PESD1LIN: دستگاه محافظ ESD درجه اصلی خودرو برای حفاظت از تجهیزات الکترونیکی

در چشم انداز به سرعت در حال تحول الکترونیک خودرو، تقاضا برای حفاظت از تخلیه الکترواستاتیک قابل اعتماد (ESD) هرگز بالاتر نبوده است.همانطور که وسایل نقلیه به طور فزاینده ای با سیستم های الکترونیکی پیشرفته ادغام می شوند - از اطلاعات سرگرمی و ناوبری گرفته تا اجزای ایمنی حیاتی مانند ADAS (سیستم های پیشرفته کمک راننده) - خطر آسیب ناشی از ESD به مدارهای حساس به طور تصاعدی افزایش می یابد.اینجاست که PESD1LIN وارد عمل می‌شود: یک دستگاه حفاظت ESD پیشرفته در سطح خودرویی که به عنوان اولین خط دفاعی طراحی شده است و ثبات، ایمنی و طول عمر تجهیزات الکترونیکی خودرو را تضمین می‌کند.

1. PESD1LIN چیست؟

PESD1LIN یک دیود حفاظتی تخصصی ESD است که به صراحت برای کاربردهای خودرو طراحی شده است و استانداردهای سختگیرانه صنعت خودرو را رعایت می کند (مانند AEC-Q101، یک صلاحیت کلیدی برای قطعات الکترونیکی مورد استفاده در وسایل نقلیه).برخلاف محافظ‌های ESD همه‌منظوره، برای مقاومت در برابر شرایط عملیاتی سخت محیط‌های خودرو از جمله دماهای شدید (40- تا 125+ درجه سانتی‌گراد یا حتی محدوده وسیع‌تر برای برخی از انواع)، نوسانات ولتاژ و ارتعاشات مکانیکی مهندسی شده است.
در هسته خود، PESD1LIN طراحی شده است تا نوسانات ولتاژ گذرا ناشی از رویدادهای ESD (که می تواند به هزاران ولت در میلی ثانیه برسد) را به سطوح ایمن ببندد و از آسیب رساندن به IC های ظریف (مدارهای مجتمع) و سایر اجزای الکترونیکی در گذرگاه LIN (شبکه اتصال محلی) جلوگیری کند.گذرگاه LIN یک پروتکل ارتباطی کم‌هزینه و کم‌سرعت است که به طور گسترده در کاربردهای خودرویی برای اتصال زیرسیستم‌های غیر حیاتی (مانند قفل درها، کنترل‌های پنجره‌ها و روشنایی داخلی) استفاده می‌شود و PESD1LIN را به یک جزء ضروری برای حفظ عملکرد باس LIN قابل اعتماد تبدیل می‌کند.

2. ویژگی های کلیدی PESD1LIN

چیزی که PESD1LIN را از سایر دستگاه‌های حفاظتی ESD متمایز می‌کند، ترکیبی از دوام خودرو، عملکرد بالا و طراحی فشرده آن است.در زیر ویژگی های برجسته آن آمده است:
2.1 صلاحیت AEC-Q101
به عنوان یک جزء در کلاس خودرو، PESD1LIN استاندارد دقیق AEC-Q101 را برآورده می کند که قابلیت اطمینان آن را تحت تست های استرس خاص خودرو (مانند چرخه دما، تست رطوبت، و پایداری عملیاتی طولانی مدت) تایید می کند.این صلاحیت تضمین می‌کند که دستگاه می‌تواند به طور مداوم در شرایط سخت محفظه موتور، فضای داخلی یا زیرانداز خودرو کار کند - جایی که دما، رطوبت و سطوح ارتعاش بسیار شدیدتر از وسایل الکترونیکی مصرفی است.

2.2 قابلیت حفاظت ESD بالا

PESD1LIN عملکرد حفاظت ESD قوی، مطابق با استانداردهای بین المللی مانند IEC 61000-4-2 (استاندارد جهانی برای ایمنی ESD) ارائه می دهد.این می تواند تخلیه تماس تا 8 ± کیلو ولت و تخلیه هوا تا 15 ± کیلو ولت - سطوحی که از تهدیدات ESD معمولی که در خودروسازی، مونتاژ و عملیات روزانه با آن مواجه می شوند، فراتر رود.با بستن این نوسانات ولتاژ بالا به آستانه ایمن (معمولا زیر 30 ولت برای اکثر انواع)، PESD1LIN از اجزای پایین دست در برابر آسیب های غیرقابل برگشت محافظت می کند.
2.3 ولتاژ پایین بستن و جریان نشتی
PESD1LIN برای به حداقل رساندن تاثیر بر عملکرد معمولی باس LIN، دارای ولتاژ گیره کم (V_C) و جریان نشتی بسیار کم (I_R) است.ولتاژ کم گیره تضمین می کند که در طول یک رویداد ESD، ولتاژ در مدار محافظت شده در محدوده عملکرد ایمن اجزای باس LIN (به عنوان مثال، میکروکنترلرها و فرستنده گیرنده) باقی می ماند.جریان نشتی بسیار کم (معمولاً کمتر از 1 μA در دمای اتاق) از تخلیه غیرضروری انرژی جلوگیری می کند، که برای حفظ عمر باتری در خودروهای الکتریکی (EVs) و خودروهای الکتریکی هیبریدی (HEVs) حیاتی است.
2.4 بسته فشرده و صرفه جویی در فضا

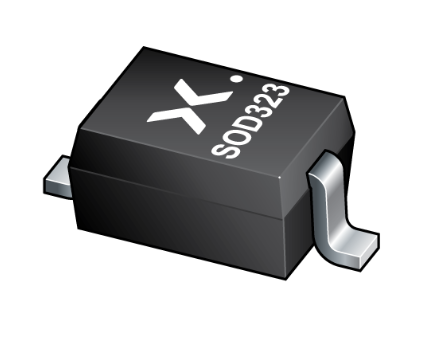

سیستم‌های الکترونیکی خودرو اغلب با فضا محدود می‌شوند، به‌ویژه در وسایل نقلیه مدرن که هر میلی‌متر اهمیت دارد.PESD1LIN در بسته‌های فشرده روی سطح (مانند بسته‌های SOD-323، SOT-23 یا DFN) موجود است، که ادغام آن را در طرح‌بندی‌های PCB متراکم (برد مدار چاپی) آسان می‌کند.این بسته‌ها همچنین عملکرد حرارتی بسیار خوبی را ارائه می‌دهند و تضمین می‌کنند که دستگاه می‌تواند گرما را به طور موثر در طول رویدادهای گذرا دفع کند.

3. کاربردهای PESD1LIN در سیستم های خودرو

PESD1LIN به طور خاص برای سیستم های باس LIN بهینه شده است، اما تطبیق پذیری آن به سایر زیرسیستم های خودروهای ولتاژ پایین که نیاز به حفاظت ESD دارند گسترش می یابد.در زیر زمینه های کاربردی اصلی آن آمده است:

گیرنده ها و گره های باس 3.1 LIN

باس LIN یک ستون فقرات برای زیرسیستم های غیر حیاتی خودرو است و هر گره LIN (به عنوان مثال، یک ماژول کنترل درب یا یک موتور تنظیم صندلی) برای برقراری ارتباط با ECU اصلی (واحد کنترل الکترونیکی) به یک فرستنده و گیرنده متکی است.PESD1LIN به موازات خطوط گذرگاه LIN (TX و RX) نصب می‌شود تا از فرستنده و گیرنده و آی سی‌های مرتبط در برابر نوسانات ESD در هنگام نصب، نگهداری یا تماس تصادفی با اشیاء شارژ شده محافظت کند.

3.2 الکترونیک داخلی

قطعاتی مانند نمایشگر داشبورد، سیستم های کنترل آب و هوا و کنترل های فرمان اغلب توسط کاربران لمس می شوند و خطر انتقال ESD را افزایش می دهند.PESD1LIN با جلوگیری از رسیدن ESD به مدارهای حساس از این قطعات محافظت می کند - تضمین می کند که ویژگی هایی مانند عملکرد صفحه لمسی و پاسخگویی دکمه ها در طول زمان قابل اعتماد باقی می مانند.

3.3 سیستم های روشنایی

وسایل نقلیه مدرن از چراغ های LED برای چراغ های جلو، عقب و روشنایی داخلی استفاده می کنند که توسط رانندگان الکترونیکی کنترل می شود.این درایورها به ویژه در هنگام مونتاژ یا تعویض لامپ در برابر ESD آسیب پذیر هستند.PESD1LIN از درایورهای LED در برابر نوسانات ولتاژ محافظت می کند، خطر خرابی زودرس را کاهش می دهد و عملکرد روشنایی ثابت را تضمین می کند.

3.4 سیستم های کمکی EV/HEV

در خودروهای الکتریکی و هیبریدی، سیستم‌های کمکی (مانند سنسورهای سیستم مدیریت باتری (BMS)، قطعات الکترونیکی درگاه شارژ، و کنترل‌های HVAC (گرمایش، تهویه و تهویه مطبوع)) به حفاظت ESD قوی نیاز دارند.جریان نشتی کم و تحمل دمای بالا PESD1LIN آن را برای این سیستم‌ها ایده‌آل می‌کند، جایی که راندمان برق و قابلیت اطمینان بسیار مهم است.

4. چرا PESD1LIN را برای طراحی خودرو خود انتخاب کنید؟

برای مهندسان و طراحان خودرو، انتخاب دستگاه حفاظت ESD مناسب برای اطمینان از قابلیت اطمینان، انطباق و مقرون به صرفه بودن محصول بسیار مهم است.PESD1LIN چندین مزیت کلیدی را ارائه می دهد که آن را به یک انتخاب برتر تبدیل می کند:
قابلیت اطمینان درجه خودرو: صلاحیت AEC-Q101 تضمین می‌کند که دستگاه می‌تواند در شرایط سخت محیط‌های خودرو مقاومت کند و خطر خرابی‌های میدانی و ادعاهای گارانتی را کاهش می‌دهد.
عملکرد ثابت شده: مطابقت با استانداردهای IEC 61000-4-2 محافظت قوی ESD را تضمین می کند و به طراحان اطمینان می دهد که مدارهای آنها در برابر تهدیدات دنیای واقعی محافظت می شود.
کمترین تأثیر بر عملکرد سیستم: ولتاژ کم گیره و جریان نشتی تضمین می کند که PESD1LIN ارتباط عادی باس LIN را مختل نمی کند یا توان باتری را تخلیه نمی کند.
یکپارچه سازی مقرون به صرفه: بسته های فشرده و حجم تولید بالا، PESD1LIN را به یک راه حل مقرون به صرفه برای تولید انبوه لوازم الکترونیکی خودرو تبدیل می کند.
را
5. نتیجه گیری

همانطور که الکترونیک خودرو پیچیده تر و به هم پیوسته تر می شود، نیاز به حفاظت ESD قابل اعتماد هرگز بیشتر نبوده است.PESD1LIN به عنوان یک راه حل اختصاصی و درجه یک خودرویی متمایز است که عملکرد، دوام و کارایی لازم برای محافظت از سیستم های باس LIN و سایر لوازم الکترونیکی ولتاژ پایین خودرو را ارائه می دهد.چه در حال طراحی قطعات برای خودروهای موتور احتراق داخلی سنتی (ICE) یا نسل بعدی خودروهای EV/HEV باشید، PESD1LIN با دانستن اینکه سیستم‌های الکترونیکی شما در برابر یکی از رایج‌ترین علل آسیب محافظت می‌شوند، آرامش خاطر را فراهم می‌کند: تخلیه الکترواستاتیک.

برای جزئیات فنی بیشتر - از جمله برگه‌های داده، یادداشت‌های کاربردی و سازگاری با فرستنده‌های گیرنده LIN خاص - با تامین‌کننده نیمه‌رسانای محلی خود تماس بگیرید یا از وب‌سایت سازنده بازدید کنید.
